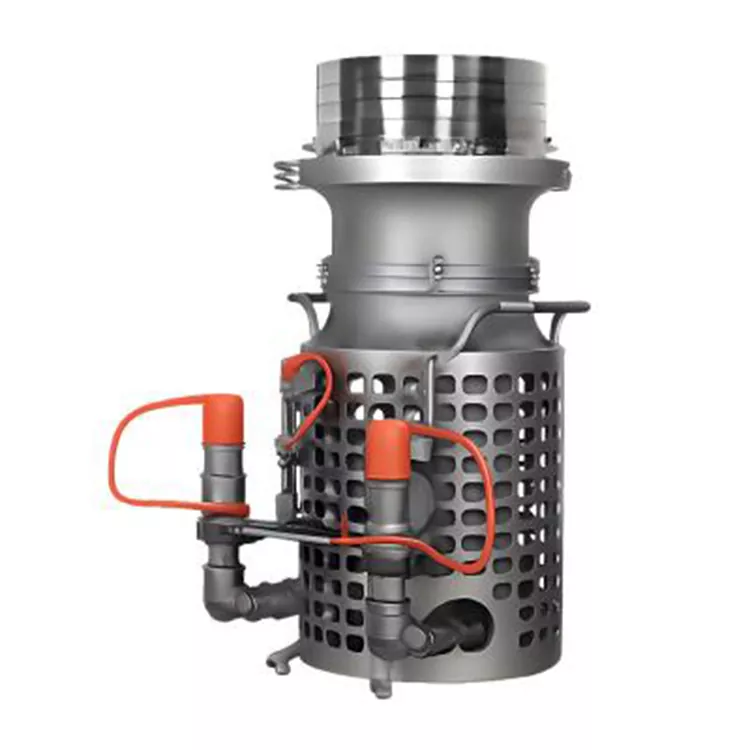

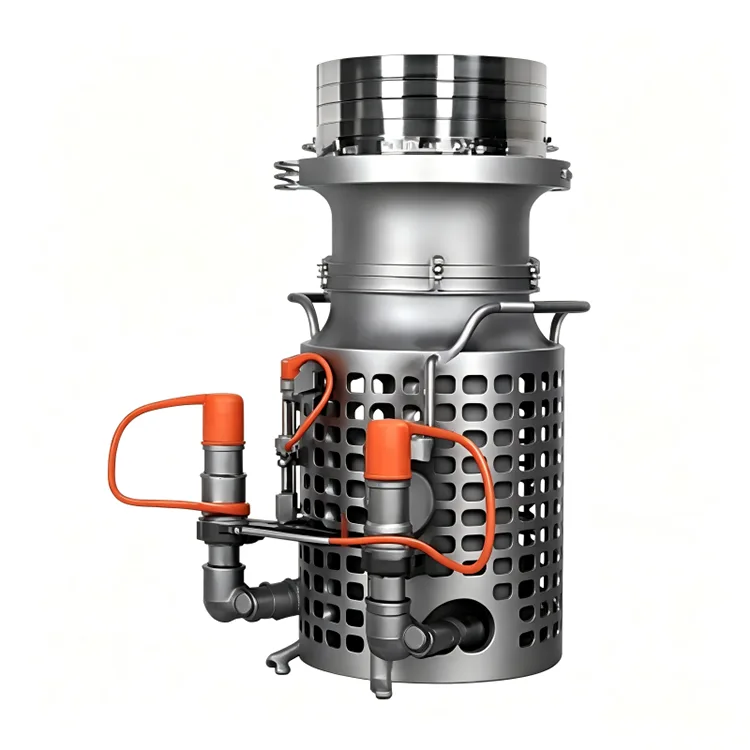

Гидравлик тэнхлэгийн урсгалын насос

Хот суурин газрын усжилт, үерийн хамгаалалтын гидравлик тэнхлэгийн насос – 500м³/цаг их хэмжээний ус зайлуулах суваг

Үндсэн шинж чанарууд ба давуу талууд

• 500м³/цаг хүртэл урсах өндөр хүчин чадалтай
• Гүехэн усны нөхцөлд тохирсон намхан толгойн загвар
• Хөдөлгөөнт яаралтай тусламжийн зориулалттай гидравлик хөдөлгүүртэй систем
• Гидравлик эрчим хүчний нэгжтэй хурдан холболт хийх
• Талбайд байршуулах авсаархан бүтэц
• Удаан хугацаанд ажиллах зориулалттай элэгдэлд тэсвэртэй загвар
• Хэцүү, төвөгтэй орчинд тохиромжтой

Техникийн үзүүлэлтүүд

● Хамгийн их урсацын хүчин чадал: 500 м³/цагаас дээш

● Дээд тал нь: 32 м хүртэл, янз бүрийн хувилбарт хурдан хариу үйлдэл үзүүлэх боломжтой

● Гидравлик урсгалын хүрээ: 40–100 Lpm

● Гаралтын диаметр: DN200

● 30 мм хүртэлх хатуу тоосонцорыг нэвтрүүлэх чадвартай, маш сайн нэвтрүүлэх чадвартай

Сонгох гарын авлага

Усны гүн нь 2м-ээс бага, үерт автсан их талбайтай хотын усжилтын хувьд → хурдан ус татахын тулд манай 500м³/ц загварыг сонгоорой.

15 м-ээс дээш өргөх өндөртэй голын усыг шүүрүүлэхийн тулд бид илүү өндөр даралттай гидравлик эрчим хүчний нэгжтэй хослуулахыг зөвлөж байна (тохируулахын тулд манай инженерүүдээс лавлана уу)

Барилгын талбайн хог хаягдлаар дүүрсэн усаар усгүйжүүлэх → хатуу бодис нэвтрүүлэх чадвар (≤30мм) таны талбайн нөхцөлийг хангаж байгаа эсэхийг баталгаажуулна уу.

Хэрэглээ

Хотын үерийн хяналт ба усжилтын үед яаралтай ус зайлуулах суваг

Гол, сувгийн усгүйжүүлэлт

Туннель болон газар доорхи сансрын усыг зайлуулах

Барилгын талбайн усгүйжүүлэх

Онцгой байдлын үед аврах ажиллагаа

Хөдөө аж ахуйн усалгаа, ус зайлуулах ажлыг дэмжих

Түгээмэл асуулт

А1:Энэ насосыг үр дүнтэй ажиллуулахад шаардагдах хамгийн бага усны түвшин хэд вэ?

Х: Манай гидравлик тэнхлэгийн урсгалын насос нь хамгийн багадаа 200 мм-ийн живэх гүнд ажиллах боломжтой бөгөөд энэ нь усны гүн нь ихэвчлэн гүехэн (зам дээр ихэвчлэн 300-500 мм) байдаг хотын усжилтын хувилбаруудад нэн чухал юм. Уламжлалт төвөөс зугтах насосууд нь дор хаяж 500 мм живэх шаардлагатай бөгөөд гүехэн нөхцөлд кавитаци хийх болно.

Асуулт 2: Би энэ насосыг жолоодоход ямар гидравлик тэжээлийн нэгж (HPU) шаардлагатай вэ?

Х: Бид 40-100 л/мин урсгалын хурдтай, 160-200 бар даралттай HPU-г санал болгож байна. Хэрэв таны яаралтай тусламжийн машинд HPU байгаа бол HPU-ийн үзүүлэлтээ бидэнд илгээвэл бид нийцтэй эсэхийг шалгах болно. HPU-гүй хэрэглэгчдийн хувьд бид тохирох эрчим хүчний нэгжийн багцуудыг санал болгож байна.

Асуулт 3: Ачааны машин ирснээс хойш бүрэн ажиллагаатай болтол насосыг хэр хурдан ажиллуулах вэ?

Х: Хоёр ажилтан 5-8 минутын дотор холболт хийж, байршуулах боломжтой. Шахуурга нь ойролцоогоор 45 кг жинтэй, өргөх төхөөрөмж шаарддаггүй, хурдан салдаг гидравлик холбогч ашигладаг.

Асуулт 4: Засвар үйлчилгээний ердийн интервал гэж юу вэ, ямар хэсгүүд ихэвчлэн элэгддэг вэ?

Х: Ашиглалтын хэвийн нөхцөлд (цэвэр ус эсвэл бага тунамал ус) 500 ажлын цаг тутамд засвар үйлчилгээ хийхийг зөвлөж байна. Импеллер ба элэгдлийн цагираг нь элэгдлийн үндсэн бүрэлдэхүүн хэсэг юм. Бид эдгээр сэлбэг хэрэгслийг нөөцөд хадгалдаг бөгөөд яаралтай засвар хийхэд зориулж 24 цагийн дотор тээвэрлэх боломжтой.

А5: Энэ насос богино хугацаанд хуурай ажиллаж чадах уу?

Х: Үгүй. Гидравлик хөдөлгүүр нь тасралтгүй ажиллах боломжтой боловч насосны төгсгөл нь механик лацыг тослох, хөргөхөд ус шаарддаг. 30 секундээс дээш хугацаанд хуурай ажиллах нь лацыг гэмтээнэ. Бид хуурай гүйлтийн хамгаалалтын мэдрэгчийг нэмэлт нэмэлт болгон оруулсан болно.

Яагаад биднийг сонгох вэ?

Бид үерийн хяналт, аврах ажиллагаа, тариалангийн талбайн усжуулалт, ус зайлуулах байгууламж, суурийн нүхний ус зайлуулах төслүүдэд өргөнөөр батлагдсан, гүйцсэн, тогтвортой гүйцэтгэлтэй, гидравлик тэнхлэгийн урсгалын насосны чиглэлээр олон жилийн мэргэжлийн судалгаа, боловсруулалт, үйлдвэрлэлийн туршлагатай.

Манай бүтээгдэхүүнүүд нь суурин болон хөдөлгөөнт гидравлик системийг дэмждэг өндөр үр ашигтай, их хэмжээний урсгалын хурд, өндөр толгой, хүчтэй дасан зохицох чадвартай. Эдгээр нь ажиллахад хялбар, засвар үйлчилгээ хийхэд хялбар, ажлын нарийн төвөгтэй нөхцөлд найдвартай өндөр чанартай байдаг.

Бид таны ажлын нөхцөлд тохирсон шийдлүүдийг санал болгож, борлуулалтын өмнөх иж бүрэн зөвлөгөө, борлуулалтын дараах үйлчилгээг үзүүлж, бүтээгдэхүүний амьдралын мөчлөгийн туршид тогтвортой үйл ажиллагаа, санаа зовох зүйлгүй ашиглах боломжийг олгодог.

Төслийн туршлага

1. Өвөр Монголын Онцгой байдлын товчоо – Хотын үерийн ус зайлуулах суваг (2025)

Хувилбар: Асар их бороо орсны дараа хот суурин газрын усархаг, олон нам дор замууд живсэн, гүехэн усны гүнээс болж ердийн ус зайлуулах насос ажиллаж чадахгүй байна.

Шийдэл: Хөдөлгөөнт HPU чиргүүлтэй 4 нэгж гидравлик тэнхлэгийн урсгалын насосыг (тус бүр нь 500 м³/цаг) суурилуулсан.

Үр дүн: Үерт автсан 1.2 км замыг 6 цагийн дотор шавхаж, замын хөдөлгөөнийг сэргээв. Шахуургууд 36 цагийн турш тасралтгүй ажиллав

2. Жянсу хотын ус зайлуулах газар – Газар доорх гаражийн үерээс урьдчилан сэргийлэх (2024)

Хувилбар: Худалдааны төвийн 3 давхар газар доорх зогсоол, шуурганы дараа усны гүн 1.8м хүрсэн, цахилгаан тасарсны улмаас суурин ус зайлуулах насос доголдсон.

Шийдэл: Дизель HPU-ээр удирддаг гидравлик тэнхлэгийн урсгалын хоёр шахуурга, шатны хонгилоор суурилуулсан.

Үр дүн: Усны түвшин 4.5 цагийн дотор 0.3м хүртэл буурсан. Бүх зогсоолтой тээврийн хэрэгсэл, цахилгааны дэд станц В1 түвшний хамгаалалттай

3. Дэд бүтцийн барилгын талбай – Суурийн нүхийг усгүйжүүлэх (2024)

Хувилбар: 8м гүн малталт хийсэн газар, гүний ус орох нь цахилгаан гүний насосны хүчин чадлаас хэтэрсэн, талбай 3 фазын цахилгаан хангамжгүй байсан.

Шийдэл: Дизель HPU-ээр ажилладаг гидравлик тэнхлэгийн урсгалын насос, нүхний нүхэнд байрлуулсан уян сорох хоолой

Үр дүн: Суурь барих 3 сарын бүх үе шатанд ажлын гадаргуугийн доорх усны түвшинг хадгалсан
